三相接觸式調壓柜基于自耦變壓器原理工作。通過改變電刷與繞組的接觸位置，來改變繞組的匝數比，進而實現輸出電壓的調節。當電刷借助手輪、主軸和刷架的作用，沿線圈的表面滑動時，就可連續地改變匝比，使輸出電壓能平滑地從零調節到最大值。

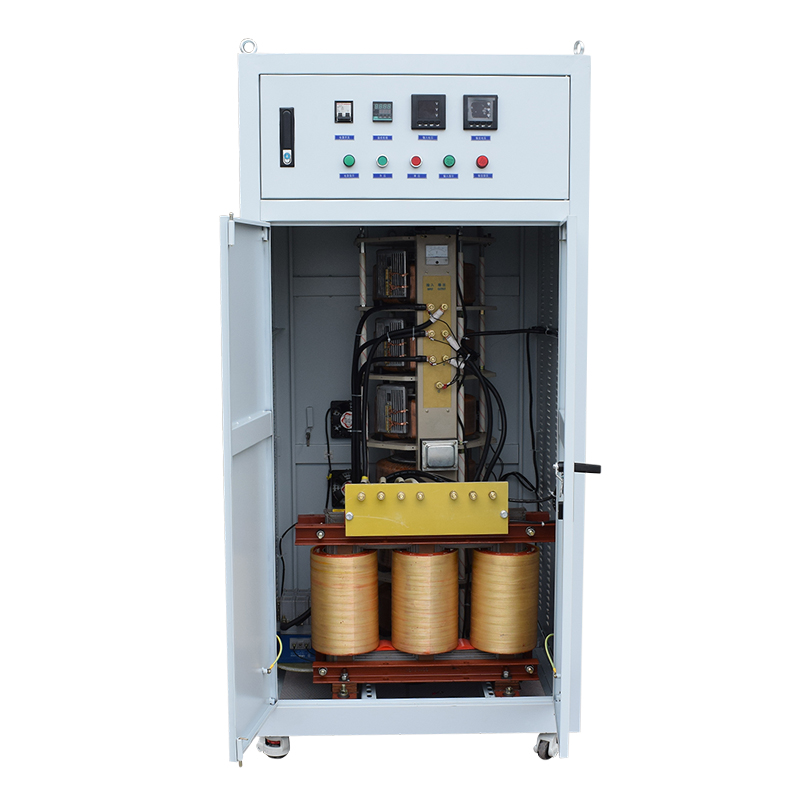

- 自耦變壓器：是調壓柜的核心部件，由鐵芯和繞組構成。鐵芯一般采用高導磁率的硅鋼片疊成，以減少磁滯和渦流損耗。繞組通常為銅漆包線，均勻地繞在鐵芯上，三相繞組的首端和尾端分別引出，用于連接電源和負載。
- 電刷及刷架：電刷與繞組表面接觸，通過刷架固定并可在繞組表面滑動。刷架上通常安裝有彈簧，使電刷與繞組保持良好的電氣接觸，確保電流的順利傳輸。
- 傳動機構：手動型調壓柜通過手輪旋轉帶動主軸，進而使電刷在繞組上移動；電動型調壓柜則由電動機、減速器等組成傳動機構，實現電刷的自動調節。
- 控制電路：用于實現對調壓過程的控制和監測，包括電源指示、電壓調節指示、過流保護、過壓保護等功能。
- 外殼：起到保護內部元件的作用，同時有助于散熱和固定內部部件。一般采用金屬材質，具有良好的機械強度和防護性能。
- 電壓調節范圍廣：輸入電壓一般為 380V，輸出電壓可在 0-1000V 左右的范圍內平滑調節，也可根據客戶要求精心設計與定制。
- 波形失真小：采用自耦變壓器結構，在調節電壓的過程中，不會對電源電壓的波形產生明顯的畸變，輸出波形接近正弦波。
- 效率高：由于自耦變壓器的繞組共用，沒有獨立的一次和二次繞組，因此在傳輸相同功率的情況下，損耗相對較小，效率較高。
- 體積小、重量輕：相較于其他類型的調壓設備，在相同的功率容量下，三相接觸式調壓柜的體積和重量都相對較小，便于安裝和使用。
- 操作簡便：手動型調壓柜通過旋轉手輪即可實現電壓調節，操作直觀方便；電動型調壓柜可通過控制按鈕或遠程控制信號進行電壓調節，適用于需要遠程操作或自動化控制的場合。
- 工業領域：在化工、冶金、機械制造等行業，用于三相異步電動機的軟啟動、調速控制，以及對工業生產線上的各種大功率設備進行電壓調節和功率控制。
- 科學實驗：在科研機構和實驗室中，為各種需要三相交流電源的實驗設備提供可調的電壓，如電子設備的性能測試、電力系統的模擬實驗等。
- 電力系統：在變電站、配電室等場所，用于調節三相母線的電壓，保證電力系統的穩定運行和電能質量。
- 其他領域：在一些需要對三相電壓進行調節的特殊場合，如舞臺燈光控制、大型空調系統的電壓調節等，三相接觸式調壓柜也有廣泛的應用。
